Котел КВ-ГМ-58,2-150  – водогрейный газомазутный котел теплопроизводительностью 58,2 МВт для нагрева воды до 150°С, используемой в качестве теплоносителя в системах отопления, вентиляции, горячего водоснабжения промышленного и бытового назначения, а также для технологических целей.

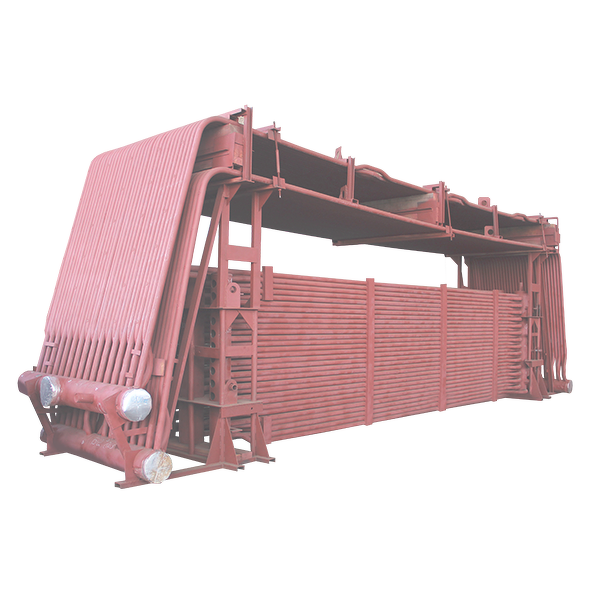

Котел КВ-ГМ-58,2-150 состоит из следующих элементов: топочного и конвективный блоков, газомазутных горелок. Топочная камера имеет горизонтальную компоновку, экранирована трубами диаметром 60х3 мм, входящими в коллекторы диаметром 219х10 мм. Конвективная поверхность нагрева, расположенная в вертикальном, полностью экранированном газоходе, состоит из U-образных ширм из труб диаметром 28х3 мм. Несущий каркас у котла КВ-ГМ-58,2-150 отсутствует. Топочный и конвективный блоки имеют опоры, приваренные к нижним коллекторам. Опоры, расположенные на стыке конвективного блока и топочной камеры, неподвижны.

Котел КВ-ГМ-58,2-150 устанавливается в облегчённой натрубной обмуровке. Изоляционные и обмуровочные материалы в комплект поставки не входят. Котел КВ-ГМ-58,2-150 может поставляться блоками в сборе или россыпью.

Котел КВ-ГМ-58,2-150 поставляется в комплекте с отечественными двумя горелками РГМГ-20 или импортными горелками. Горелки устанавливаются на воздушном коробе котла, который крепится на фронтовом экране к вертикальным коллекторам.

На выходном коллекторе котла до запорной арматуры устанавливаются: манометр, прибор для измерения температуры и труба с запорным устройством для удаления воздуха при заполнении котла, предохранительные клапана. Котел КВ-ГМ-58,2-150 имеют дренажные и воздушные вентили с запорной арматурой, обеспечивающие возможность удаления воды и осадков из нижних участков всех элементов котла и удаления воздуха из верхних.

Котел КВ-ГМ-58,2-150 оснащен лестницами и площадками для удобства обслуживания.

Принцип работы водогрейного котла КВ-ГМ-58,2-150

При работе только на газомазутном топливе включение котла КВ-ГМ-58,2-150 по воде выполняется по противоточной схеме: вода подводится в конвективные поверхности нагрева, отводится из поверхностей нагрева топочного блока. При работе на мазуте котел КВ-ГМ-58,2-150 по воде должен включаться по прямоточной схеме: вода подводится в поверхности нагрева топочного блока, отводится из конвективных поверхностей нагрева.

Преимущества водогрейного котла КВ-ГМ-58,2-150

• Котел изготовлен в заводских условиях
• Высокая ремонтопригодность
• Простота и надежность в эксплуатации
