Стальная цилиндрическая дымовая труба нашего производства предназначена для рассеивания дымовых газов котельных установок до допустимых санитарных норм. Труба дымовая должна эксплуатироваться в I...III ветровых районах (скорость ветра не более 25 м/с) с температурой воздуха равной или выше минус 50°С.

Дымовая труба – это конструкция, создающая тягу для отведения продуктов сгорания в атмосферу. Составные части дымовой трубы: вертикальный ствол и отдельные горизонтальные и наклонные участки для присоединения к котлу. Наличие дымохода обязательно у когенерационных установок и котельных.

Дымовые трубы для котельных представляют собой мощное инженерно-техническое специальное сооружение и требуют проведения сложных расчетов, а также разработки проектно-конструкторской документации. При неграмотном проектировании и установке данной конструкции, ее работа становится некорректной. Возможно оседание сажи, дыма и копоти на внутренних стенках ствола газохода (в дальнейшем он забивается и препятствует выбросу в атмосферу продуктов горения). Исключение таких проблем решается на стадии проектирования – использованием труб с внутренней ровной и гладкой поверхностью, «цепляться» за которую у отходов нет возможности.

Строить трубы из кирпича — дорого и долго. На смену им пришли модульные конструкции газоотводов, которые изготовлены из нержавеющей стали. В основном, данная конструкция представляет дымовую трубу, как правило, по одному для каждого котла в составе котельной.

Купить дымовую трубу в Группе компаний Техмашинжиниринг - это значит получить бесплатные расчеты, грамотный подбор, выгодное ценовое предложение, гарантию на все поставляемое оборудование, полную техническую поддержку и возможность доставки на льготных условиях в Ваш регион до объекта.

Среди требований к конструкции дым отводящих стволов можно выделить:

• Наличие теплоизоляции, которая исключает образование конденсата на внутренней поверхности. Теплоизоляция также влияет на качество тяги и не дает конструкции быстро остывать, тем самым значительно продлевая срок эксплуатации оборудования.
• Правильно подобранное сечение, удовлетворяющее максимальное количество расчетно-отводимых газов.
• Крепление установки. Одно из важнейших требований – оно должно быть надежным. Выбор крепления зависит от исполнения самой трубы.
• Исключение каких-либо сложностей доступа к конструкции при проведении технических работ. В данном случае дымовые трубы оснащаются специальными площадками и лестницами, а также другими полезными дополнениями.
• Применение только высококачественных материалов в процессе изготовления конструкции, а также при ее окраске. Наружная поверхность должна быть устойчива к воздействию агрессивной среды и обеспечивать стойкость к коррозии.

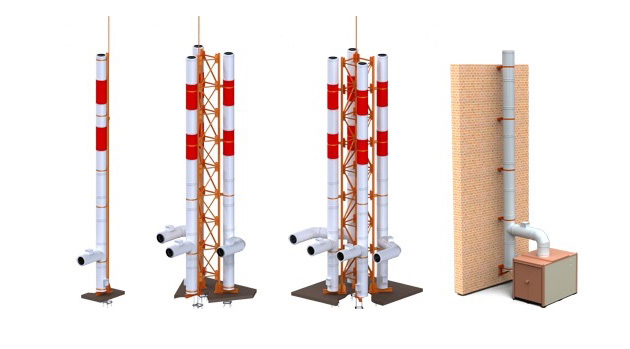

Виды дымовых труб

Все металлические дымовые трубы из нержавеющей стали в основном различаются способом крепления и своей конструкцией.

1. Самонесущие. Изготавливаются из металла и размещаются на фундаменте. Основание трубы имеет ребра жесткости.
2. Фермовые. Оснащаются металлической конструкцией (фермой), играющей роль равностепенного распределителя нагрузок от стволов дымоходов. В основании фермы расположены опорные стойки, которые соединяются системой раскосов и горизонтальными трубами или уголками.
3. Мачтовые. Поставляются комплектом элементов для сборки и размещаются на несущей мачте.
4. Колонные. Конструкционно это один газоотводящий ствол, внутри которого размещаются от одного до пяти газоходов.
5. Фасадные (настенного крепления). При помощи хомутов и анкерных болтов крепятся к фасаду здания.
6. На растяжках. Система включает в себя одноствольную металлическую трубу, которая удерживается при помощи специальных оттяжек.

Расчет и проектирование дымовой трубы

Чтобы гарантировать безопасную и стабильную эксплуатацию промышленной дымовой трубы необходимо на первоначальном этапе подготовить грамотно составленный проект. Проект должен соответствовать действующим нормам, ветровой нагрузке и сейсмической активности местности, а также всем требованиям Заказчика.

Проектирование дымовой трубы включает в себя аэродинамический расчет, расчет диаметра, высоты и стойкости конструкции, а также расчеты надежности фундамента и механизма крепления дымохода.

На эксплуатационные характеристики всей установки большое влияние оказывает оптимальное соотношение диаметра и высоты трубы. Особенно важно учесть этот фактор, когда котлы не оснащены наддувом или дымовыми насосами.

Тип конструкции (мачтовая, самонесущая) подбирается исходя из таких параметров, как высота трубы, ее место размещения и типа дополнительного крепления.

Первоначально необходимо собрать исходные данные, чтобы максимально точно выявить требования Заказчика к конструкции оборудования и ее характеристикам.

После этого происходят предварительные расчеты, определяющие высотные характеристики, габаритные размеры и массу оборудования. На данном этапе формируется стоимость дымовой трубы.

Далее составляется техническое задание – документ, определяющий состав требований к проекту и являющийся стартовым этапом проектирования.

Стороны подписывают договор на выполнение проектных работ, после чего проект передается на согласование в органы специального назначения.

Производство дымовых труб для котельных

В процессе производства промышленных дымовых труб применяются только материалы высокого качества – нержавеющая сталь, оцинкованная сталь, а также утеплители. Все материалы приобретаются у проверенных временем поставщиков.

В производстве принимают участие опытный инженерный состав и другой персонал высокой квалификации. Высокое качество, стабильность в работе и долговечность поставляемого оборудования достигается за счет использования современного оборудования и отлаженного технологического процесса.

1. Из металлических профилей, опираясь на проектные чертежи, делаются заготовки.
2. Выставляются кондукторы для размещения ключевых деталей. Детали составляются в сборочные узлы и «прихватываются» сваркой.
3. Проходит проверка на отсутствие изгибов и различных искривлений по всей длине. Далее происходит заключительная сварка.
4. Контроль качества. Прохождение данной процедуру служит разрешающей точкой для погрузки и доставки трубы. Без проведения контроля качества погрузка и отправка продукции запрещена.

Группа компаний Техмашинжиниринг осуществляет поставку всех типов промышленных дымовых труб из стали для котельных. Наши специалисты готовы произвести все необходимые расчеты и подборы оборудования, а затем подготовить самое функционально эффективное и экономически выгодное предложение.
