Золоуловитель ЗУ2

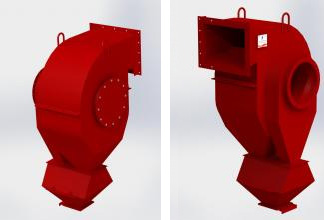

Золоуловители ЗУ2 представляет собой горизонтальный циклон, предназначенный для сухой инерционной очистки газов с максимальной температурой 280°С от частиц золы с размером более 50мкм.

Золоуловитель ЗУ2 состоит из корпуса с криволинейными стенками, соединённого с источником выброса дымовых газов фланцем прямоугольного сечения на входном отверстии, круглым отверстием на боковой стенке для отвода очищеного газа, трёх бункеров-осадителей, бункера-накопителя с шибером. Для осмотра и чистки золоуловителя используется лаз. При замене диафрагмы лаза на лист асбестового картона лаз будет выполнять функцию взрывного клапана.

Присоединение золоуловителя должно быть газоплотным с обязательным уплотнением асбестовым картоном или шнуром. Корпус золоуловителя ЗУ2 и бункер-накопитель опирается на опорные пояса. Дымовой газ поступает во входное отверстие и движется между стенками корпуса. Под действием гравитационных и центробежных сил из потока запыленного газа сепарируются по фракциям твёрдые частицы золы, которые осаждаются в бункере-накопителе. Зола периодически удаляется обслуживающим персоналом через шибер. Очищенный газ отводится из золоуловителя ЗУ 2-1 через выходное отверстие в боковой стенке справа, если смотреть со стороны входа газового потока.
