Золоуловители
Золоуловители ЗУ, ЗУ-1, ЗУ-2, ЗУ1-1, ЗУ-1-2, ЗУ-2-1, ЗУ-2-2 представляют собой горизонтальные циклоны, предназначенные для сухой инерционной очистки газов с максимальной температурой до 280°С от летучей золы с размером частиц более 50 мкм.
Золоуловители ЗУ, ЗУ-1, ЗУ-2, ЗУ1-1, ЗУ-1-2, ЗУ-2-1, ЗУ-2-2 относятся к типу горизонтальных циклонов по расположению оси очищаемого потока газа. Дымовой газ поступает во входное отверстие и движется между стрелками корпуса. Под дуествием силы веса и цетробежных сил из потока очищаемого газа выделяются твердые частицы золы которые накапливаются в бункере. Зола удаляется через шибер. Очищенный газ отволится из золоуловителя по патрубку через выходное отверстие.

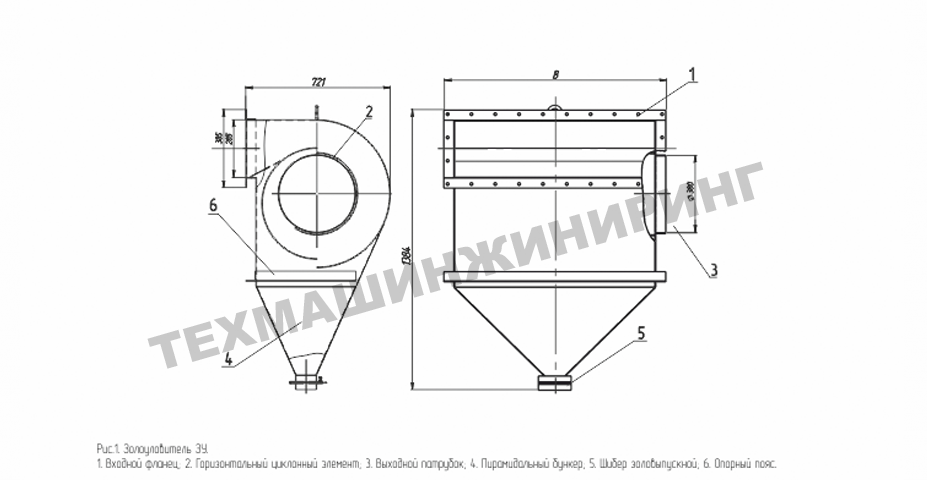

Золоуловитель ЗУ 1-1
Золоуловитель ЗУ 1-2
Золоуловитель ЗУ 2-1
Золоуловитель ЗУ 2-2
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЗОЛОУЛОВИТЕЛЕЙ ЗУ
N° ПП |
Наименование показателя |
ЗУ-1 |
ЗУ-2 |
ЗУ1-1 |
ЗУ1-2 |
ЗУ2-1 |
ЗУ2-2 |
1 |
Номинальная производительность, м3/ч |
8000 |
8000 |
3375 |
6750 |
12000 |
1200 |
2 |
Коэффициент очистки. % |
80 - 92 |
80 - 92 |
80 - 92 |
80 - 92 |
80 - 92 |
80 - 92 |
3 |
Максимальная температура газа на входе, °С |
250 |
250 |
280 |
280 |
280 |
280 |
4 |
Номинальное аэродинамическое сопротивление, мм.вод.ст. |
70 |
70 |
60 |
60 |
70 |
70 |
5 |
Объем бункера накопителя, м3 |
1,2 |
1,2 |
0,04 |
0,15 |
0,06 |
0,06 |
6 |
Направление газового потока |
Правое |
Левое |
правое или левое |
правое и левое |
правое |
левое |
7 |
Габаритные размеры, мм |
||||||
- длина |
1100 |
1100 |
721 |
721 |
870 |
870 |
|
- ширина |
1170 |
1170 |
608 |
1108 |
756 |
756 |
|
- высота |
2750 |
2750 |
1384 |
1384 |
1725 |
1725 |
|
8 |
Масса, кг |
370 |
370 |
115 |
200 |
155 |
155 |
9 |
Масса золоулочителя с бункером, заполненым золой, кг, не более |
1500 |
1500 |
- |
- |
200 |
200 |
